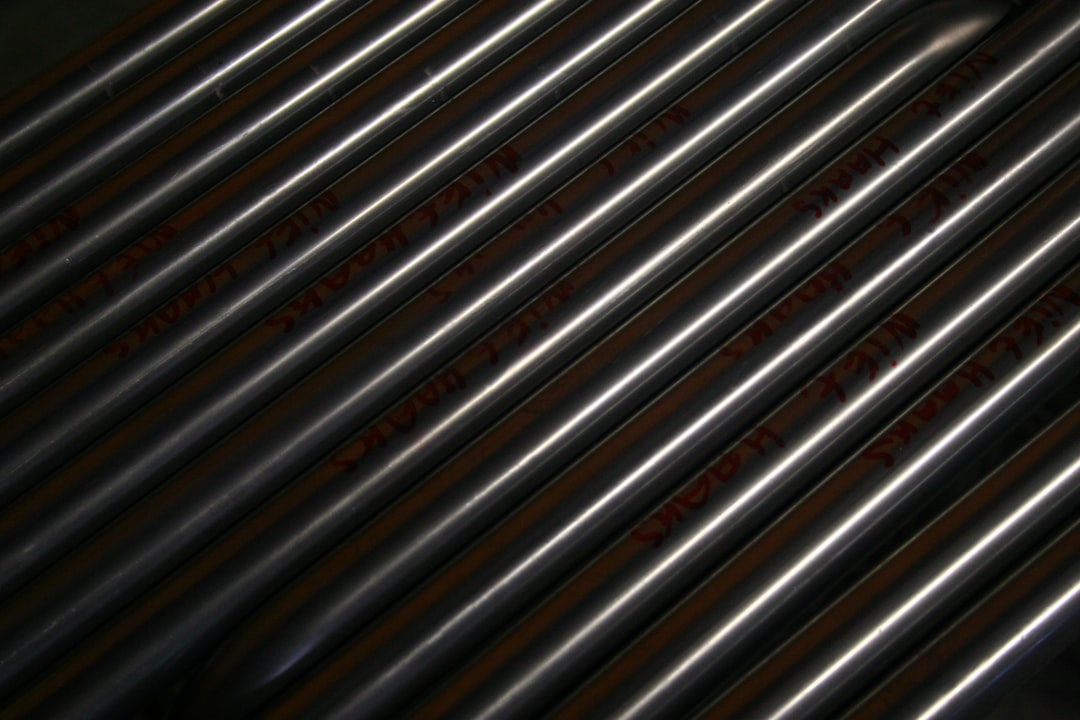

Tubo Trocador de Calor 316L ASTM A249 Fabricante ISO: Especificações e Guia de Seleção

O tubo trocador de calor 316L ASTM A249 é um produto crítico para transferência térmica em indústrias químicas, petroquímicas e de energia. Fabricado pela TeCarve, este tubo atende rigorosamente à norma ASTM A249, garantindo soldagem de alta qualidade e resistência à corrosão. Com teor de carbono máximo de 0,030% e composição de 16-18% Cr e 10-14% Ni, o 316L oferece excelente resistência à corrosão por pites e cloretos. A TeCarve fornece tubos com certificação ISO 9001 e EN 10204 3.1, assegurando rastreabilidade total.

Composição Química e Propriedades Mecânicas do 316L

Segundo a ASTM A249, o aço inoxidável 316L apresenta teor máximo de carbono de 0,030%, o que reduz a sensitização durante a soldagem. O limite de escoamento mínimo é de 170 MPa e a resistência à tração mínima é de 485 MPa. A dureza máxima é de 95 HRB. Essas propriedades garantem durabilidade em ambientes corrosivos até 450°C.

Dimensões e Tolerâncias para Tubos de Trocador de Calor

Os tubos trocadores de calor da TeCarve são fabricados com diâmetro externo (OD) de 6 mm a 50 mm, conforme TEMA e ASME. A espessura de parede varia de 0,5 mm a 3,0 mm, com tolerância de ±0,1 mm no OD. O comprimento padrão é de 6 m, mas podem ser fornecidos até 12 m mediante solicitação. A norma ASTM A249 exige teste hidrostático a pressão mínima de 7 MPa ou ensaio não destrutivo por correntes parasitas.

Processo de Fabricação e Controle de Qualidade

A TeCarve utiliza processo de soldagem TIG com adição de metal de enchimento, seguido de tratamento térmico de recozimento a 1040°C e resfriamento rápido. O controle de qualidade inclui análise química, ensaio mecânico, teste hidrostático e ensaio por correntes parasitas (Eddy Current). Cada lote é acompanhado de certificado EN 10204 3.1, garantindo conformidade com as normas ASTM A249, TEMA e ASME.

Resistência à Corrosão do Aço 316L

O 316L possui resistência superior à corrosão intergranular após soldagem devido ao baixo carbono. Em testes de imersão em ácido sulfúrico a 10% e 50°C, a taxa de corrosão é inferior a 0,1 mm/ano. Para ambientes com cloretos, o 316L suporta até 1000 ppm de Cl- a 60°C sem pites significativos. A temperatura máxima de serviço contínuo é de 450°C.

Comparação com Outros Graus: 304, 321, 310S e 2205

O 304 (304L) é adequado para aplicações gerais a até 400°C, mas apresenta menor resistência a cloretos. O 321, estabilizado com titânio, é indicado para temperaturas entre 400°C e 800°C. O 310S (25% Cr, 20% Ni) opera até 1100°C em ambientes oxidantes. O duplex 2205 (22% Cr, 5% Ni, 3% Mo) oferece o dobro da resistência mecânica do 316L e excelente resistência à corrosão sob tensão.

Grade	C% máx	Ni%	Cr%	Propriedade Chave	Melhor Para
304	0,08	8,0-10,5	18,0-20,0	Boa resistência geral	Serviços gerais até 400°C
316L	0,030	10,0-14,0	16,0-18,0	Resistência a cloretos	Ambientes marinhos e químicos
321	0,08	9,0-12,0	17,0-19,0	Resistência a altas temperaturas	Trocadores de calor acima de 400°C
310S	0,08	19,0-22,0	24,0-26,0	Resistência à oxidação	Fornos e altas temperaturas (até 1100°C)
2205	0,030	4,5-6,5	22,0-23,0	Alta resistência mecânica	Corrosão sob tensão e altas pressões

Como Escolher o Grau Adequado para sua Aplicação

Identifique a temperatura máxima de operação: até 400°C use 304/304L; entre 400-800°C use 321; acima de 800°C use 310S.
Determine a concentração de cloretos no fluido: acima de 200 ppm Cl- a 60°C, prefira 316L ou 2205.
Avalie a pressão de projeto: para pressões acima de 10 MPa, considere duplex 2205 devido à maior resistência mecânica (limite de escoamento 450 MPa).
Verifique a necessidade de resistência à corrosão intergranular: para serviços soldados sem tratamento térmico posterior, escolha 316L ou 321.
Consulte as normas TEMA e ASME Seção VIII para requisitos específicos de trocadores de calor.
Solicite à TeCarve amostras e certificados de material (EN 10204 3.1) para validação.

Indústrias Aplicações

Indústria Química e Petroquímica: Trocadores de calor para ácido sulfúrico, ácido clorídrico e soda cáustica, com 316L resistindo a taxas de corrosão inferiores a 0,1 mm/ano.
Indústria de Alimentos e Bebidas: Tubos sanitários em 304/316L para pasteurizadores e trocadores de calor, atendendo normas FDA.
Indústria Farmacêutica e Médica: Trocadores de calor para água purificada e vapor, com acabamento polido interno Ra ≤ 0,4 µm.
Indústria de Energia e Potência: Caldeiras e aquecedores de água de alimentação utilizando 321 ou 310S para temperaturas até 800°C.
Indústria de HVAC e Trocadores de Calor: Sistemas de ar condicionado e refrigeração com tubos de 316L para resistência à corrosão por cloretos.
Indústria de Petróleo e Gás: Trocadores de calor em plataformas offshore com duplex 2205 para resistência à corrosão sob tensão.

Normas e Certificações

ASTM A249: Especificação para tubos soldados de aço inoxidável para trocadores de calor.
ASTM A213: Especificação para tubos sem costura de aço inoxidável para caldeiras e trocadores de calor.
TEMA: Normas da Tubular Exchanger Manufacturers Association para projeto e fabricação.
ASME Seção II e Seção VIII: Código para vasos de pressão e materiais.
ISO 9001: Sistema de gestão da qualidade certificado na TeCarve.
EN 10204 3.1/3.2: Certificado de inspeção com rastreabilidade do material.
GOST 9941: Norma russa para tubos de aço inoxidável.

Perguntas Frequentes

Qual a diferença entre ASTM A249 e ASTM A213?

ASTM A249 cobre tubos soldados de aço inoxidável para trocadores de calor, enquanto ASTM A213 cobre tubos sem costura. Ambos especificam requisitos de composição química e propriedades mecânicas, mas A249 permite soldagem longitudinal. Para aplicações que exigem tubos sem costura, utilize A213.

O tubo 316L ASTM A249 é adequado para água do mar?

Sim, o 316L é resistente à corrosão por cloretos, mas em água do mar com alta concentração de cloretos (acima de 2000 ppm) e temperaturas acima de 40°C, recomenda-se duplex 2205. O 316L apresenta taxa de corrosão inferior a 0,01 mm/ano em água do mar a 25°C.

Quais são as dimensões padrão para tubos trocadores de calor?

As dimensões comuns incluem diâmetro externo de 6 mm a 50 mm, com espessura de parede de 0,5 mm a 3,0 mm. Comprimentos padrão de 6 m, mas podem ser fornecidos até 12 m. Tolerância dimensional conforme ASTM A249: OD ±0,1 mm, espessura ±10%.

O que significa certificação EN 10204 3.1?

A certificação EN 10204 3.1 é um documento de inspeção emitido pelo fabricante (TeCarve) que atesta que o material atende aos requisitos do pedido, com resultados de ensaios e rastreabilidade. Inclui análise química, propriedades mecânicas e testes não destrutivos.

Qual a temperatura máxima de serviço para tubo 316L?

A temperatura máxima de serviço contínuo para o 316L é de 450°C, conforme normas ASME. Acima disso, ocorre precipitação de sigma e perda de resistência à corrosão. Para temperaturas entre 450°C e 800°C, recomenda-se o aço 321.

Como é feito o teste hidrostático em tubos ASTM A249?

O teste hidrostático é realizado a uma pressão mínima de 7 MPa (1000 psi) ou conforme especificado pelo cliente, mantida por no mínimo 5 segundos. Alternativamente, pode ser substituído por ensaio não destrutivo por correntes parasitas (Eddy Current) de acordo com ASTM E309.

Qual a diferença entre 316L e 316Ti?

O 316L tem baixo carbono (≤0,030%) para evitar sensitização, enquanto o 316Ti é estabilizado com titânio (Ti ≥ 5xC%) para o mesmo fim. O 316Ti é mais adequado para temperaturas entre 400°C e 800°C, enquanto o 316L é preferido para temperaturas até 450°C.

Quanto tempo leva para receber o pedido de tubos trocadores de calor?

O prazo de entrega da TeCarve é de 10 a 25 dias após o depósito, dependendo da quantidade e especificações. Pedidos de 100 a 300 kg podem ser atendidos em até 15 dias. Pequenas quantidades para teste estão disponíveis.

O tubo 316L ASTM A249 pode ser usado em trocadores de calor de vapor?

Sim, o 316L é adequado para vapor até 450°C. Para vapor de alta pressão (acima de 10 MPa) ou temperaturas superiores, recomenda-se 321 ou 310S. A TeCarve fornece tubos com certificação ASME para aplicações críticas.

Quais são os métodos de inspeção disponíveis para tubos trocadores de calor?

Os métodos incluem análise química (espectrometria), ensaio de tração (ASTM A370), teste de dureza (Rockwell), teste hidrostático (7 MPa), ensaio por correntes parasitas (Eddy Current) e inspeção dimensional. A TeCarve fornece relatórios de ensaio conforme EN 10204.

O mercado global de trocadores de calor deve atingir US$ 26 bilhões até 2027, crescendo a 5,2% ao ano. Tubos de aço inoxidável 316L representam cerca de 35% do consumo em trocadores de calor químicos e petroquímicos, devido à sua resistência à corrosão e custo-benefício. A TeCarve, com capacidade anual de 10.000 toneladas, atende a este mercado com produtos certificados.
